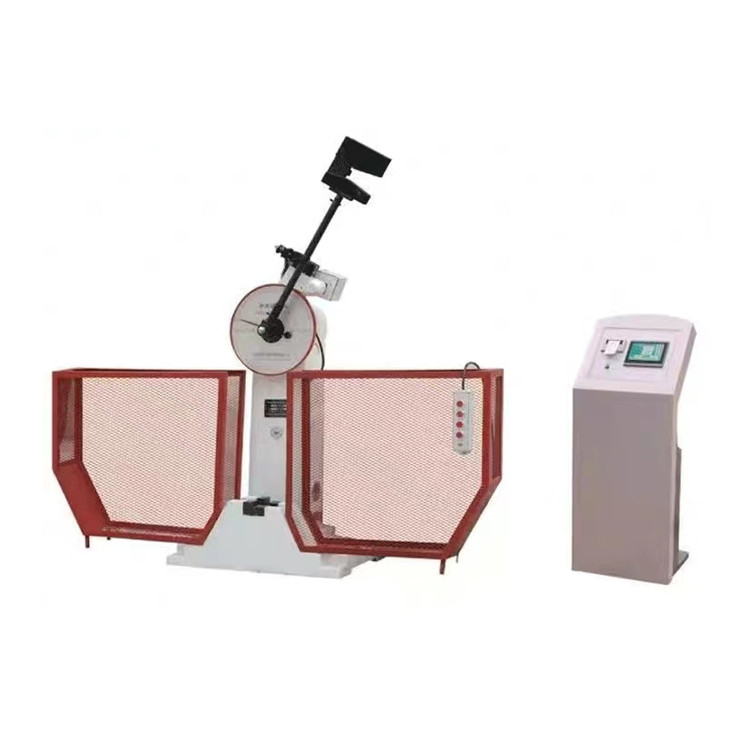

●Name der Ausrüstung:
Digitale Aufprallprüfungsanlage
●Modell:
300J
●Leistungsbeschreibung:
Die Touchscreen-Steuerung digitale Anzeige Aufprallprüfmaschine ist eine neue Art von Aufprallprüfmaschine Produkt von unserer Firma in China vor kurzem eingeführt.Nach kontinuierlicher technischer Aktualisierung und Verbesserung in den letzten Jahren, hat das Produkt das heimische fortgeschrittene Technologieniveau erreicht. JB—S300B The digital display pendulum impact testing machine is designed in strict accordance with "GB/T3038-2002 Pendulum Impact Testing Machine Inspection" and GB/T229-2007 "Metal Charpy Notched Impact Test Method", nach JJG145-82 "Pendulum Type Impact Testing Machine "Fabrikinspektion, kann die amerikanische Standardschlagklinge nach den tatsächlichen Bedürfnissen der Benutzer umgebaut werden.
◆Diese Maschine ist eine digitale, halbautomatische Aufprallprüfmaschine mit Touchscreen-Betrieb, PLC-Steuerung, elektrischer Schwung, Aufprall, Messung, Berechnung,Ergebnisse können digital angezeigt und gedruckt werden, usw. und kann die verbleibende Energie nach dem Bruch der Probe verwenden, um automatisch zu schwingen, um sich auf den nächsten Test vorzubereiten, einfache Bedienung und hohe Arbeitseffizienz.Es ist besonders geeignet für Laboratorien, die ständig Stoßprüfungen durchführen, und für Industriezweige wie Metallurgie und Maschinenbau, die eine große Anzahl von Stoßprüfungen durchführen.Er erfüllt die Anforderungen der Metall-Charpy-Schlagprüfmethode und kann die Schlagabsorptionsenergie, die Schlagzähne,Pendelhebewinkel und Durchschnittswert des Materials.
◆Das Pendel ist als U-förmiges Pendel konzipiert, wodurch die Genauigkeit des Schlagzentrums und das genaue Pendelmoment gewährleistet werden.
◆Das Schlagmesser wird mit Schrauben eingebaut und befestigt, die leicht und bequem ausgetauscht werden können.
◆ mit Sicherheitsschutzanhängern und Schutznetzen ausgestattet;
◆PLC-Steuerung nach dem Befehl, den gesamten Prozess des mehrfachen Nehmens des Pendels, des Aufpralls, des automatischen Schwingens und des Aufpralls abzuschließen.
◆Die Prüfmaschine ist mit einem Winkelsensor ausgestattet, der Hochgeschwindigkeitsprobenahme, -speicherung und -berechnungsfunktionen aufweist.
●Die wichtigsten technischen Indikatoren:
| Auswirkungen auf die Energie |
300J (Schlittenhammer)
150 (kleiner Hammer)
|
| Schlaggeschwindigkeit |
5.2 m/s |
| Winkel des Pendelvorhebens |
150° |
| Spanne der Probenunterstützung |
40 mm |
| Fillet mit Stützkiefer |
R 1,0 bis 1,5 mm |
| Schlagblattfillet |
R 2,0 bis 2,5 mm R 8 mm |
| Abstand vom Pendelzentrum zum Einschlagpunkt |
750 mm |
| Standardprobengröße |
10 (7.5, 5) × 10 × 55 mm |
| Stromversorgung und Strom |
mit einer Leistung von 50 Hz bis 380 V |
| Winkelgenauigkeit |
±0,1° |
| Hostgröße |
2000×650×1960 mm |
| Abmessungen des digitalen Bildschirmschranks |
360 × 400 × 1200 mm |
| Es gibt kein ätzendes Medium, keine Vibrationen, keine starken elektromagnetischen Feldstörungen in der Umgebung. |
| Gewicht |
Ungefähr 550 Kilo. |
●Die Konfiguration der Hauptgeräte:
◆Ein 300-Joule-Wirt
◆ 150J, 300J Pendel jeweils
◆Ein Motor (auf dem Host installiert)
◆ Nehmen Sie ein Set von Pendel-Übertragungsgeräten (an dem Wirt angebracht) mit
◆Ein Satz von automatischen Aufhänggeräten (auf dem Host installiert)
◆Eine Reihe von Versicherungsgesellschaften (auf dem Host installiert)
◆Eine Reihe von Sicherheitsschutzvorrichtungen
◆Eine Stützregelung (auf dem Host installiert)
◆Eine Probezentriervorrichtung
◆Ein Näherungsschalter (auf dem Host installiert)
◆Ein Satz Touchscreen-Display (auf dem digitalen Display-Schrank installiert)
◆Ein Mikro-Drucker (auf dem digitalen Display-Schrank installiert)
◆Ein Pendelentferner
