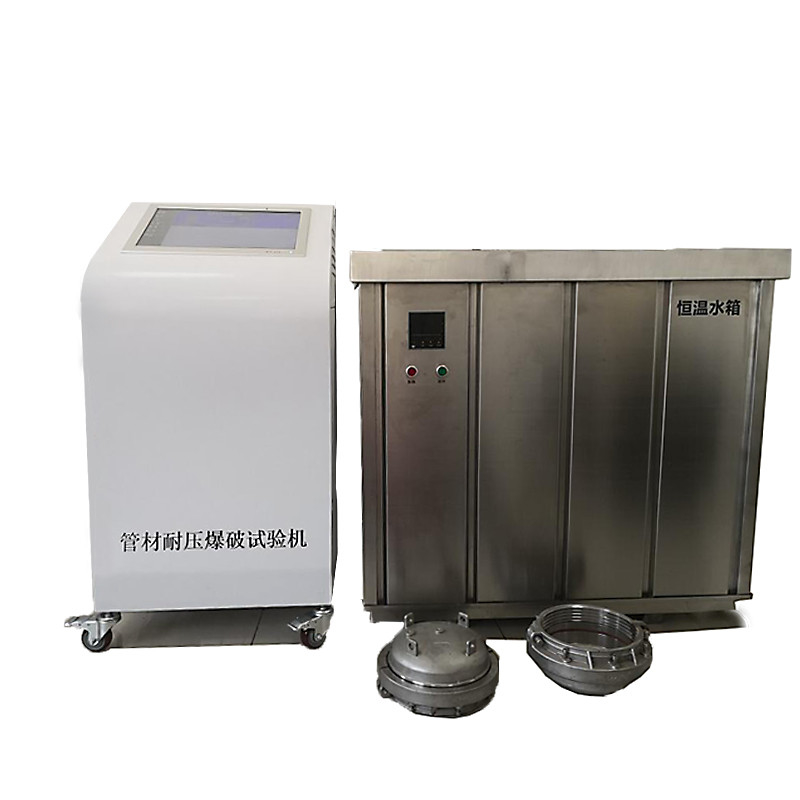

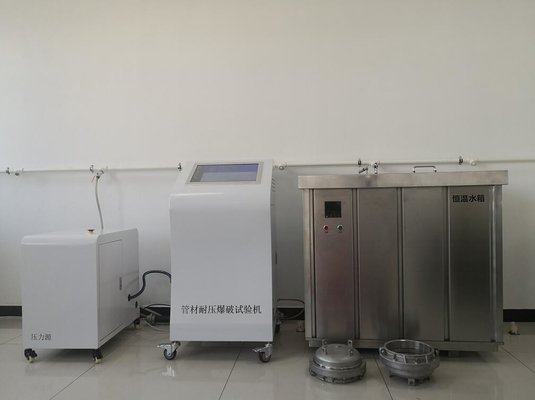

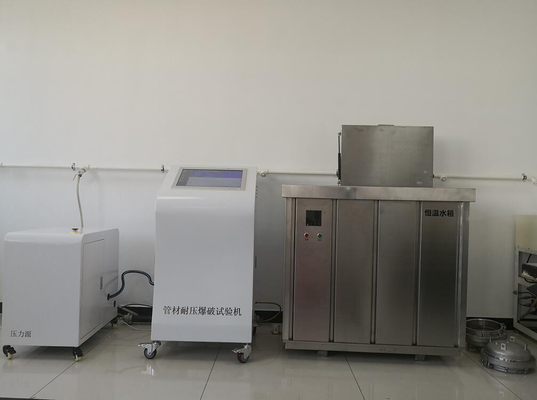

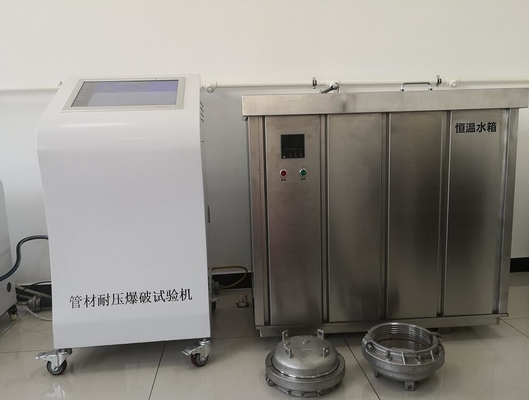

Rohrdruckblasen Hydraulikprüfmaschine Druckleitung

Rohrdruckblasen hydraulische Prüfmaschine Druckleitung

Prüfmaschine für Gummi:

Kautschukmaschine.pdf

●Grundsätze:

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, PP-R, PP-Rohre usw.) -B, PE-X, PERT, PVC-O, PVC-U, PVC-M, PVC-C, Stahlnetzskelettverstärktes Rohr,und Aluminium-Kunststoff-Verbundrohr und andere Rohre) bei konstantem inneren Druck und konstanten Temperaturen für eine lange ZeitDie Ausrüstung ist vollautomatisch unbeaufsichtigt und der Bediener kann nach dem Laden der Probe gehen.Experimentelle Kurven und Daten werden automatisch erfasstWenn die Probe in der Mitte beschädigt ist, wird das Experiment automatisch beendet.

●Ausrüstungsanwendung und Vorteile:

Es wird zur Bestimmung der Druckschadensprüfung verschiedener Rohre wie z. B. thermoplastischer Rohre verwendet.Verbundrohre und Aluminium-Kunststoff-Verbundrohre unter konstantem Innendruck und konstanter Temperatur für eine lange Zeit.

Die wichtigsten Komponenten der Ausrüstung werden alle in Originalverpackung importiert, um die Genauigkeit und Effizienz der Ausrüstung zu gewährleisten;Der Drucktransmitter verfügt über einen aus dem Vereinigten Königreich eingeführten hochempfindlichen Sensor mit einer Reaktionszeit von 3 Millisekunden, die das Problem der Reaktionsverzögerung der Geräte wirksam verhindern kann; das aus den Niederlanden importierte elektromagnetische Ventil hat eine Lebensdauer von bis zu 2 Millionen Mal;Italien importierte Hochdruckkolbenpumpe, der maximale Druck 260 bar erreichen kann, um den Durchfluss zu gewährleisten und gleichzeitig den Druck zu gewährleisten, um die hydrostatische Prüfung und Explosionsprüfung der Hochdruckleitung zu gewährleisten;vollautomatischer unbeaufsichtigter ArbeitsmodusWenn während des Tests Probleme wie Leckagen und Rohrplatten auftreten, wird der Computer mit dem Prüfgerät ausgerüstet.Das Gerät wird automatisch alarmieren und das Experiment aufzeichnen und beenden.Bei einem Stromausfall speichert das Gerät automatisch die Versuchsdaten vor dem Stromausfall.Das Gerät wird in kurzer Zeit automatisch ausbalanciertDie Anwendung des horizontalen Wassertankes verringert die Schwierigkeit des Betriebs erheblich, und der Bediener kann den Vorgang des Ein- oder Ausnahmevorgangs leicht abschließen.Für die Warmwasserprüfung und die Prüfung mit großem Durchmesser, kann es mit einer Probenhebevorrichtung ausgestattet werden, wodurch Zeit und Mühe gespart werden.

Jede Station kann hydrostatische Prüfungen und Sprengungsprüfungen durchführen und unabhängig voneinander arbeiten.

●Technische Indikatoren:

◆Mehrere Proben (1-50 Stationen) steuern unabhängig voneinander den Prüfdruck und die Prüfzeit;

◆Druckbereich:0-16MPa (willkürliche Einstellung);

◆Der maximale Betriebsdruck des Hauptstraßendrucksystems beträgt 26,00 MPa;

◆Hochdruckpumpe

(1)Druck:0-260bar(2) Durchfluss:16 bis 20 L/min

(3) Geschwindigkeit:1200 Rpm/min(4) Durchmesser von drei Zwiebeln:16 mm

◆Genauigkeit der Druckregelung: +2% der oberen Grenze des Prüfdruckwerts, -1% der unteren Grenze des Prüfdruckwerts;

◆Auflösung des Druckwerts:0.001MPa;

◆Druckübertrager:die Probenahmefrequenz des Prüfdrucks beträgt 0,3 Millisekunden;

◆Temperaturregelungsbereich:15-95°C (willkürliche Einstellung);

◆TemperaturregelungsgenauigkeitDurchschnittlicher Temperaturunterschied ±1°C;

◆Zeitbereich:0-9999h;

◆Zeitgenauigkeit:1%;

◆Hostleistung:3 kW; Wasserbehälter mit konstanten Temperaturen 20 kW Leistung (je nach Wasserbehältergröße)

◆Stromquelle:380V/60hz (dreiphasige Fünfdraht-Stromversorgung);

◆Abmessungen:

Gastgeber:710 mm x 780 mm x 1200 mm (Länge x Breite x Höhe)

Hydraulische Station:680 mm x 400 mm x 700 mm (Länge x Breite x Höhe)

Wasserbehälter mit konstanten Temperaturen (die spezifische Größe wird gemäß dem Vertrag ausgewählt)

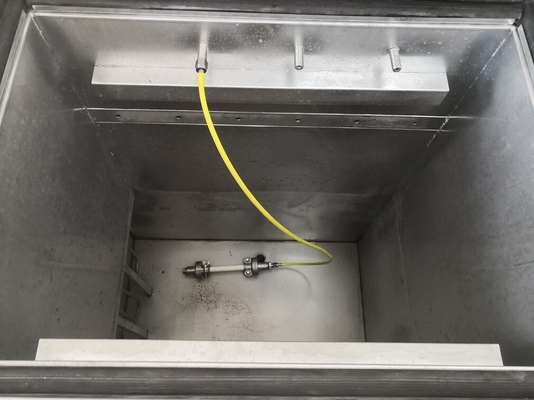

◆Der Wasserbehälter mit konstanten Temperaturen ist mit einer pneumatischen Öffnungs- und Schließvorrichtung ausgestattet.Es kann mit einer automatischen Auf- und Landeprobe ausgestattet werden..
