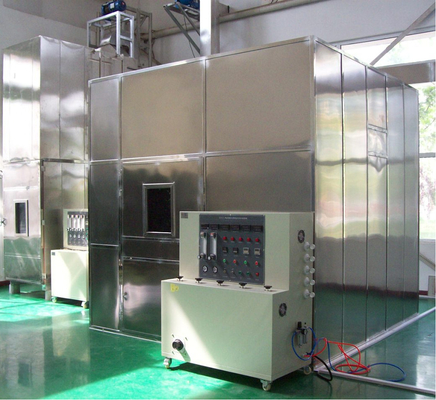

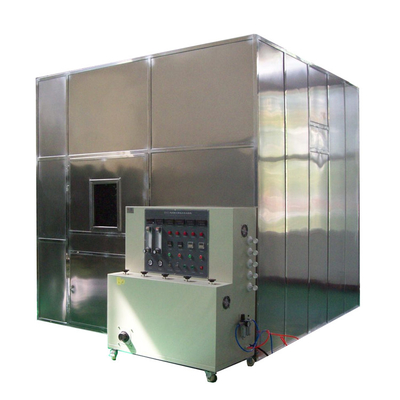

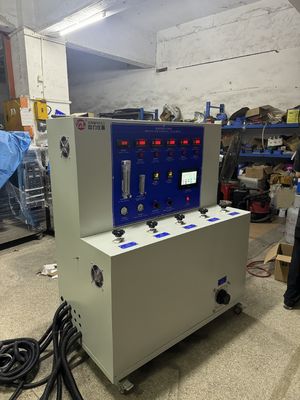

IEC 60331 BS 6387 BS 8491 Integritätsprüfer für Drahtkabelkreisläufe zur Prüfung von Mehrkernkabeln

IEC 60331 BS 6387 BS 8491 Integritätsprüfer für Drahtkabelkreisläufe zur Prüfung von Mehrkernkabeln

Technische Parameter:

1. Feuerbeständigkeitstest:(Der Feuerfestigkeitsprüfstand umfasst folgende Teile)

1.1 Kabelunterstützungssystem

1.2 Dauerdetektionsvorrichtung

1.3 Wärmequelle

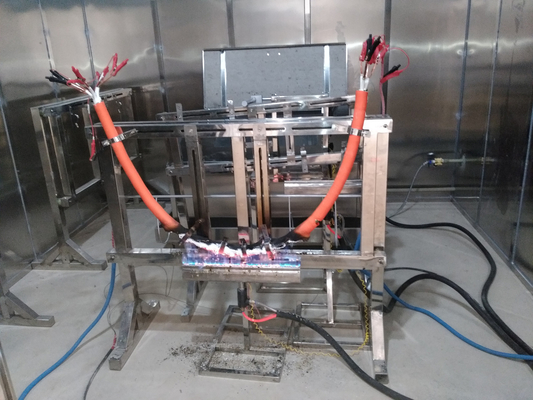

Kabelstützsystem: Das Kabel wird an beiden Enden der Kabelhülle durch eine Klammer horizontal befestigt. Der mittlere Teil des Kabels wird durch zwei Metallringe (300 mm voneinander entfernt) befestigt.und die Metallringe an die anderen Metallteile des Geräts geerdet sind. Bei ungepanzerten Kabeln mit einem Durchmesser von weniger als 10 mm oder bei anderen Kabeln, die während der Prüfung erheblich verschoben werden, gibt es 3 Metallringe,jeweils etwa 150 mm vom ursprünglichen Metallring entfernt befestigt.

Kontinuierliche Erkennungseinrichtung: Während der Prüfung wird der Strom durch alle Kabelkernen geleitet.ein dreiphasiger Sterntransformator oder drei einphasige Transformatoren (oder ein einphasiger Transformator, wenn es sich bei der Prüfung um ein Einkernkabel handelt), und hat eine ausreichende Kapazität, um den maximal zulässigen Leckstrom von 3 A unter der Prüfspannung aufrechtzuerhalten. Am anderen Ende des KabelsJeder Kern ist an eine Lampe und einen Strom von nahezu 0 angeschlossen..25A ist bei der Nennspannung des Kabels geladen.

1.3.1 Die Heizung ist ein 610 mm langer Gasrohrbrennermit gezwungenem Methan und dichten Flammen.

1.3.2 Temperaturmessung:Ein 2 mm Durchmesser gepanzerter Thermometer wird in der Nähe des Lufteinlaufs, parallel zum Brenner 75 mm über platziert

1.3.3 Prüffeuertemperatur und -zeit:(sieheBS6387

Verbrennungsgrad)

Bei 650°C ± 40°C -3 Stunden

B 750 °C ± 40 °C -3 Stunden

C 950°C ± 40°C -3 Stunden

S 950°C ± 40°C -20 Minuten

1.3.4 Probe:Bei der Probe handelt es sich um einen Abschnitt des fertigen Erzeugnisses von mindestens 1200 mm, bei dem an beiden Enden 100 mm Hülle und Abdeckung entfernt sind.Die Drähte an beiden Enden des Kabels sollten entsprechend der elektrischen Verbindung verbunden sein.

2Wasser- und Feuerfestigkeitsprüfung: einschließlich der folgenden Teile:

2.1 Kabelunterstützungssystem

2.2 Dauerdetektionsvorrichtung

2.3 Wärmequelle

Kabelstützsystem: Das Kabel ist an eine Metallstütze angeschlossen, die aus zwei 25 mm breiten Stahlplatten besteht und mit einem Metallklemm mit einem Abstand von 200 mm befestigt wird.Das Kabel ist an die Halterung angeschlossen und alle Metallrahmen sind geerdet.

Kontinuierliche Erkennungseinrichtung: Während der Prüfung wird der Strom durch alle Kabelkernen, drei Einphasentransformatoren,und haben eine ausreichende Kapazität, um den maximal zulässigen Leckstrom von 3 A unter der Prüfspannung aufrechtzuerhaltenAm anderen Ende des Kabels ist jeder Kerndraht an eine Lampe angeschlossen, und ein Strom von nahezu 0,25 A wird bei der Nennspannung des Kabels geladen.

2.3.1 Wärme:Ein Bandbrenner ist 400 mm lang und kann eine 400 mm große Kabelprobe verbrennen.

2.3.2 Temperaturmessung:Auf der unteren Oberfläche des Kabels befindet sich ein 2 mm Durchmesser gepanzertes Thermometer

2.3.3 Prüffeuertemperatur:650°C ± 40°C

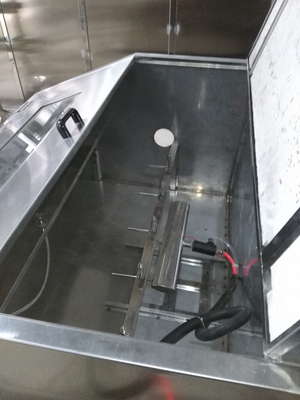

2.3.4 Wasserspray:Auf der Prüfhalterung, in der Mitte des Brenners, wird eine Düse installiert. Der Wasserdruck beträgt 250 KPa bis 350 KPa und 0,25 Liter pro Quadratmeter bis 0.30 Liter pro Quadratmeter Wasser werden in der Nähe der Probe gesprühtDiese Geschwindigkeit muß mit einem Sammelfach gemessen werden, das so tief ist, daß seine lange Achse parallel zur Achse des Kabels steht und in der Mitte platziert ist.Dieses Tablett ist etwa 100 mm breit und 400 mm lang (das Gerät ist in der Abbildung unten gezeigt).
