ASTM E622 IEC61034 Gerät zur Prüfung der Rauchdichte von Draht und Kabel

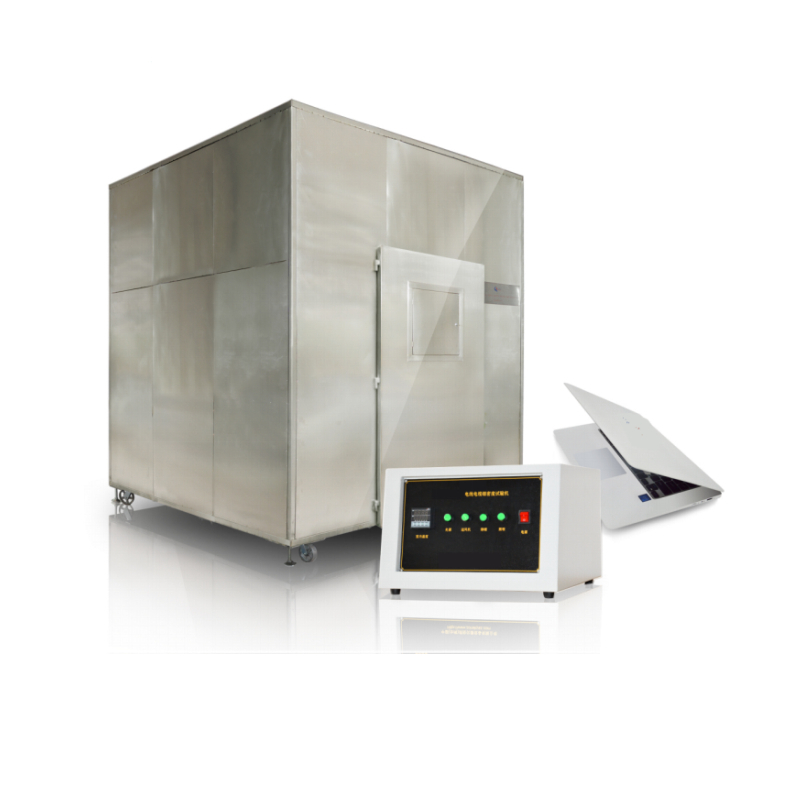

ASTM E622 IEC61034 Draht- und Kabel-Rauchdichteprüfmaschine

1. Anwendungsbereich:

Sie wird verwendet, um die Konzentration des Rauchs zu bestimmen, der freigesetzt wird, wenn Kabel und optische Kabel unter bestimmten Bedingungen verbrannt werden.

2. Erfüllt die Norm:

Entspricht GB/T17651.1～2-1998 und IEC61034-1:1997, IEC61034-2:1997 "Bestimmung der Rauchdichte von Kabeln und optischen Kabeln, die unter bestimmten Bedingungen brennen".

3. Hauptmerkmale:

3.1 Diese Prüfmaschine ist gemäß Teil 1 (Prüfgerät) und Teil 2 (Prüfverfahren und Anforderungen) der Norm GB/T17651.1~2-1998 konzipiert, die Rauchdichte des Lichts des Kabels oder optischen Kabels, das unter bestimmten Bedingungen brennt. Das Messsystem besteht aus einer Lichtquelle, einem Silizium-Fotozellenempfänger und einem Computersystem. Das von der Lichtquelle erzeugte Licht durchläuft das Rauchdichtelabor von 3m×3m×3m und bildet einen gleichmäßigen Strahl mit einem Durchmesser von 1,5m±0,1m an der Wand gegenüber der Lichtquelle. Die in der Mitte des Strahls installierte Fotozelle detektiert die Strahlintensität von der Lichtquelle. Wenn in der Brennkammer durch das Verbrennen von Kabeln oder optischen Kabeln eine große Menge Rauch erzeugt wird, absorbiert der Rauch einen Teil der Fotoelektrizität, und die Intensität des Strahls, der die Silizium-Photovoltaikzelle erreicht, wird geschwächt. Die Transmission der linearen Reaktion ist es.

3.2 Dieses Instrument beinhaltet Fachwissen in Mechanik, Optik und Elektronik. Es ist ein mechatronisches Produkt mit den Vorteilen einer vernünftigen Struktur, stabiler Leistung und einfacher Bedienung. Es verfügt über eine WINDOWS XP-Bedienoberfläche, einen LabVIEW-Stil und einen perfekten Sicherheitsmechanismus. Während des Tests werden die Messergebnisse in Echtzeit angezeigt und die perfekte Kurve dynamisch gezeichnet. Die Daten können dauerhaft gespeichert, abgerufen und ausgedruckt werden, und der Bericht kann direkt ausgedruckt werden.

4.Die Brennkammer:

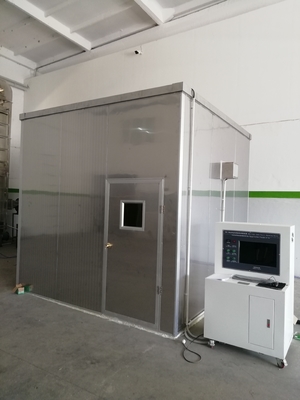

4.1 Verwenden Sie SUS304-Edelstahl mit einer Dicke von 1,5 mm, um ihn an der quadratischen Halterung zu befestigen, um die gesamte kubische Brennkammer zu bilden.

4.2 Innenmaße: L3000*B3000*H3000(mm)

4.3 Struktur: Auf der Vorderseite befindet sich ein Glasbeobachtungsfenster und auf der gegenüberliegenden Wand auf beiden Seiten ein transparentes Dichtungsfenster, die Größe beträgt: 100 mm x 100 mm, lassen Sie den Lichtstrahl der horizontalen photometrischen Vorrichtung hindurchtreten, und die Höhe der Mitte des Dichtungsfensters vom Boden beträgt 2150 mm. Am Boden befinden sich mehrere Lüftungslöcher, die Lüftungslöcher sind 100x500mm (50 Quadratzentimeter)

4.4 Die Oberseite ist mit einem Abluftventilator ausgestattet.

5. Optisches Messsystem:

5.1 Lichtquelle: importierte Quarz-Halogenlampe, Nennleistung: 100W; Nennspannung: 12V Genauigkeit: ±0,01V; Nennlichtstrom: 2000～3000Lm, Nennfarbtemperatur: 2800K～3200K, erfüllen die Anforderungen von GB/T17651.1 5.2, Stellen Sie 15 Ersatzlichtquellen bereit.

5.2 Empfänger: Es ist eine Silizium-Photovoltaikzelle, das Signal wird von der Boardkarte verstärkt und über die I/O-Boardkarte in den Computer eingegeben, was den Anforderungen von GB/T17651.1 entspricht, und die spektrale Reaktion stimmt mit dem Lichtmesser des Internationalen Beleuchtungskommissars (CIE) überein.

5.3 Installation: Installieren Sie es an einem Ende eines Rohrs mit einer Länge von 150, und das andere Ende ist ein staubdichtes Fenster. Die Innenwand des Rohrs ist glänzend schwarz und antireflex.

5.3 Lichtdurchlässigkeit von 0 % bedeutet, dass kein Licht durchdringt, und eine Lichtdurchlässigkeit von 100 % ist völlig ungehindert.

5.4 Messbarer Transmissionsbereich (0～100)%;

6. Standard-Feuerquelle:

6.1 Die Feuerquelle ist 1,0 l Alkoholkonfiguration: 90 % Ethanol, 4 % Methanol, 6 % Wasser

6.2 Alkoholplatte (Brennbot): Edelstahlstärke 1,0 mm, Bodenfläche: 210x110mm, Oberseite: 240x140mm, Höhe 80mm;

6.3 Einbauort: Der Abstand zwischen der Alkoholschale und dem Boden beträgt 100 mm, damit die Luft zirkulieren kann.

7.Die Rauchmischung:

Verwenden Sie einen Tischventilator, um den Rauch gleichmäßig in der Brennkammer zu verteilen. Die Höhe der Lüfterwelle beträgt 250 mm vom Boden, die Wand 500 mm und das Luftvolumen 7 Kubikmeter pro Minute. Während des Tests wird horizontal Luft von einem Ventilator eingeblasen.

8.Leerprüfung:

Der Zweck ist es, die Temperatur in der Brennkammer so einzustellen, dass die angegebene Temperatur erreicht wird, und die Alkohollampe zu verbrennen, um die Temperatur der Brennkammer zu erreichen: 25±5℃.

9. Temperaturmessgerät:

Ein Temperatursensor ist auf der Innenfläche der Tür in einer Höhe von 1,5 m vom Boden und 0,5 m von der Wand installiert. Überwachen Sie die Temperatur des Labors.

10. Entspricht dem genehmigten Verbrennungstest in Abschnitt 10 von GB/T17651.1-1999.

11. Steuerungsteil:

11.1 Es werden hochpräzise Boards verwendet, und alle hochwertigen Komponenten werden verwendet, um einen hochwertigen, schnellen Betrieb des Systems und eine fortschrittliche Natur zu gewährleisten. Der Testprozess der importierten hochpräzisen Platine + PID-Automatikregelmethode ist die fortschrittlichste, sicherste, zuverlässigste und bequemste Regelmethode. Realisieren Sie die automatische Erkennungssteuerung, schließen Sie die Erkennungsarbeit automatisch ab, freundliche und freundliche Anzeigeschnittstelle, machen Sie die Erkennungsarbeit schneller und genauer. Der Host-Computer ist mit Konfigurationssoftware ausgestattet, die automatisch Temperaturregelkurven und Berichtsausgaben generieren kann. Datenerfassung und Drucken von Testergebnissen.

11.2 hat die Vorteile einer vernünftigen Struktur, stabiler Leistung, einfacher Bedienung usw. Es verwendet eine WINDOWS XP-Bedienoberfläche, einen LabVIEW-Stil und einen perfekten Sicherheitsmechanismus. Während des Tests werden die Messergebnisse in Echtzeit angezeigt und die perfekte Kurve dynamisch gezeichnet, und die Daten können dauerhaft gespeichert, abgerufen und ausgedruckt werden.

11.3 Computer: ein dediziertes Industrie-Notebook

11.4 ein Satz Software, kostenloses Upgrade für die Lebensdauer.
