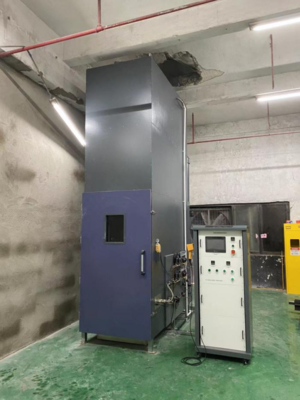

IEC 60332 Brenndurchgangsprüfkammer für Bündeldrähte und -kabel

IEC 60332 Verbrennungsprüfkammer für gebündelte Drähte und Kabel

1- Anwendungsbereich:

1.1 Es eignet sich zur Beurteilung und Bewertung der Fähigkeit vertikal angebrachter Kabel und Kabel oder optischer Kabel, die vertikale Ausbreitung von Flammen unter bestimmten Bedingungen zu hemmen.

2Erfüllen des Standards:

2.1 Konform mit GB/T18380.31-2008, IEC60332-3-10-2000 "Feuerprüfung von Kabeln und optischen Kabeln Teil 31: Prüfvorrichtung für den Bericht über die vertikale Feuerverbreitung von vertikal installiertem gebündeltem Draht und Kabel";

2.2 Erfüllen von GB/T18380.32-2008/IEC60332-3-21:2000 "Kabel und optische Kabel unter Flammenbedingungen - Teil 32:Prüfung der vertikalen Flammenverbreitung von vertikal installierten, gebündelten Drähten und Kabeln der Kategorie A F/R";

2.3 entsprechen GB/T18380.33-2008/IEC60332-3-22:2000 "Feuerprüfung von Kabeln und optischen Kabeln Teil 33: vertikal installierte gebündelte Drähte und Kabel, Flammenverbreitung, Kategorie A";

2.4 Konform mit GB/T18380.35-2008/IEC60332-3-24:2000 "Feuerprüfung von Kabeln und optischen Kabeln Teil 35: Versuch der vertikalen Ausbreitung der Flamme von vertikal installierten gebündelten Drähten und Kabeln Kategorie C";

2.5 entsprechen GB/T18380.36-2008/IEC60332-3-25: 2000 "Brandprüfung von Kabeln und optischen Kabeln Teil 36: Flammenverbreitungsprüfung für vertikal installierte Kabel und Kabel in Gruppen der Klasse D";

3Hauptparameter:

3.1 Zusammensetzung des Geräts:

Die Maschine ist in drei Teile unterteilt: Verbrennungsbox, elektrische Steuerungskiste, Sprühreinigungskiste.

3.1.1 Der Abgasanschluss der Verbrennungsbox befindet sich an der Oberseite des Fahrwerks und kann das Abgas mit gleichmäßiger Geschwindigkeit effektiv entleeren.und es gibt mehrere Lufteinlasslöcher am Boden, um den Sauerstoffgehalt in der Box während der Prüfung zu gewährleisten.

3.1.2 Auf der Oberseite der Verbrennungsbox befindet sich eine Wassersprühvorrichtung. Wenn die Probe für eine bestimmte Zeit (1 Stunde) brennt, kann der Strom eingeschaltet werden, um die Flamme gewaltsam zu löschen.

3.1.3 An der Vorderseite der Verbrennungsbox befindet sich eine Tür und an der Tür befindet sich ein hochtemperaturbeständiges gehärtetes Glasfenster, das jederzeit die Testsituation im Innenraum beobachten kann.

3.2 Prüfkammer:

Selbsttragende Box mit Breite (1000±100) mm, Tiefe (2000±100) mm und Höhe (4000±100) mm.Die Vorder- und Rückseite sowie beide Seiten der Prüfbox sind mit thermisch isolierender Mineralwolle mit "mullite thermisch isolierender Faser" (Haushaltsmaterialien und begrenzte Dichtheit) gefüllt., kann nicht garantieren, 0,7W.m-2.K-1 Übertragungsbedingungen), die innere Box 1,5 mm Dicke, 304 # Edelstahl,die Außenbox kann elektrostatisch mit Stahlplatte nach Kundenbedarf gesprüht werden;

3.2.1 An der Innenwand der Box ist eine Thermoelementvorrichtung zu installieren, um die Innentemperatur der Box vor der Prüfung zu bestätigen.

3.2.2 Die Rauchabdeckung ist direkt über dem Rauchausgang der Verbrennungskammer installiert, 200 mm bis 400 mm höher als der Rauchausgang der Verbrennungskammer.Die längste Seite ist parallel zur längsten Seite des Rauchabsatzes., und die Mindestgröße der Unterfläche beträgt 1500 mm x 1000 mm.

3.2.3 Luft- und Rauchmischungs-Baffle: Es ist eine Rauch-Sammelkammer an das Rauchabgasrohr über der Haube angeschlossen, um die Luft in der Haube vollständig mit dem Rauch zu mischen.eine Luft- und Rauchmisch-Baffle.

3.2.4 Abgasvorrichtung: Das gesamte während der Prüfung erzeugte Gas wird durch das Abgasrohr abgelassen.die Abgaskapazität des Systems größer als 1m3/s ist

3.2.5 Testbeendetungsmechanismus: Wenn sich die Probe nach einem Feuerstillstand von einer Stunde nicht selbst löscht, wird mit einem manuellen Sprinkler das Brennen gestoppt.

3.2.6 Reinigungsvorrichtung: mit einer Hochdruckwassersprühpistole ausgestattet, um die Reinigung in der Verbrennungskammer nach der Prüfung zu erleichtern.
