VW-1 Flammenprüfung für Kabel Horizontale Probe FT2 Brennprüfung UL1581 Einzelkabel- und Drahtbrennprüfung Maschine
Die flammfeste Maschine für Kabel und Draht erfüllt die Anforderungen der Norm UL1581-2001, Abschnitt 1060 (Verbrennungsprüfung aufrecht und FT1), 1061 (Verbrennungsprüfung Kabel), 1080 (Verbrennungsprüfung VW-1),1090 (Verbrennungsprüfung von elektrischen Geräten) und 1100 (Verbrennungsprüfung der horizontal ausgerichteten Prüfprobe / FT2).
Zusammensetzung der Ausrüstung
Prüfmaschine + Steuerungssystem + hochgenaue Erweiterte Brennregelung + Temperaturprüfsystem + Prüfgeräte und Prüfvorrichtungen + Brennluft- und Durchflussregelungssystem
Spezifikationen für Prüfvorrichtungen
| Modell |
Flammfeste Kammer für Kabel und Draht |
| Hauptanlagen |

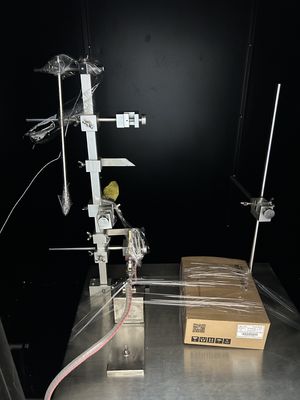

Prüfstand und brennende Fackel |
| Prüfstand |
S 304 aus Edelstahl |
| Brennende Fackel |
für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W |
| Standardleistung |
Vertikale Taschenlampe: 500 W
Horizontale Taschenlampe: 225 W |
| Kraterdurchmesser |
00,90 ± 0,03 mm |
| Kraterlampenlänge |
10,60 ± 0,05 mm |
| Höhe von der Fackel bis zum Lufteingang |
102 mm |
| Winkel der Taschenlampe |
Horizontale 90°, vertikale 20° (Vertikale Achse bleibt auf der vertikalen Ebene und hält 20° in vertikaler Richtung) |

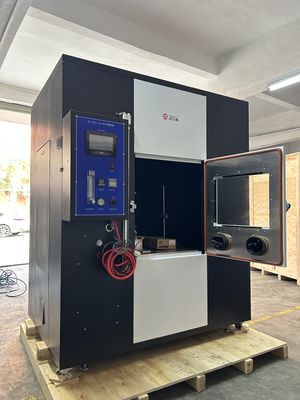

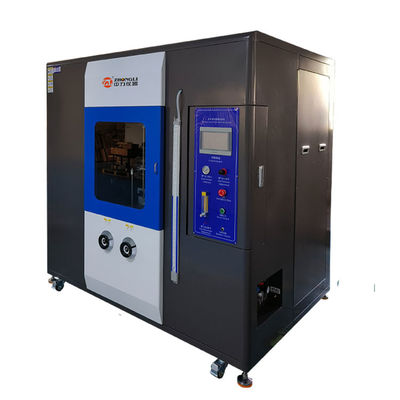

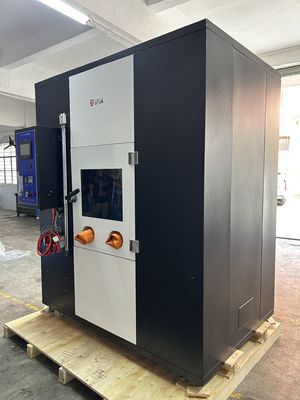

Eigenschaften der Prüfkammer
• aus Edelstahl, gut aussehend und rostfeste
• Auf der Oberseite ein Lüftungs- und Rauchabzugssystem zur Abgasentfernung

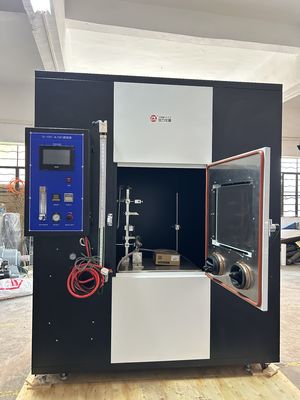

• Stahl-Glas-Tür vorne zur Beobachtung während der Prüfung
• Bedienfeld auf der rechten Seite der Aussichtstür
• Spezifikation der Kammer: 200X120X200 ((CM), Volumen: 4,8m3
Steuerungssystemoptionen
Intelligenter Touchscreen + PLC:Kontrollen der Prüfzeit, der Häufigkeit und der Verlängerung der Prüfzeit mit Menü-Betrieb und genauen Ergebnissen
Zeitrelaissteuerung:Herkömmliche Relaissteuerung für Prüfzeit (0~999.9S), Brennstillstand (0~99.9S), Brennfrequenz (1~9999), und verlängerte Zeit (0~999.9S)
Erweitertes Steuerungssystem
Hochgenaue erweiterte Brennsteuerung (fotografische Steuerung) erfasst automatisch die Brennzeit, wodurch die Prüftoleranzen verringert werden
Temperaturprüfsystem
• Wärmesensor mit Kupferrohrkonstruktion und Thermoelement
• K-Typ-Thermokoppel mit einer Rohrbeschichtung aus Edelstahl mit einem Durchmesser von 0,5 mm
• Intelligente PID-Temperaturliste mit K-Typ-Thermokoppel, Anzeige über 1000°C
Brennluft und Strömungsregelung
Brennende Luft:Methan (Reinheit 98%, Wärmezahl 998 BTU/Kubikfuß, 37,1 Megajoule pro Kubikmeter)
Kontrollsystem umfasst:Durchflussmesser und Druckminderventile
Durchflussmesser:Kalibriert nach Kriterium D3195 mit einer Genauigkeit von 2%, Durchflussskala 1000 ml/min
Drucksenkende Ventile:1 EA, Luftstromverschiebung auf 10 Pfund/Kubikzoll
