U/V-Profilprojektor mit 200×200 mm Projektionsbildschirm und Längs-Horizontal-Hörbett

Sensorprojektor Aufprallprobe U/V Profilprofil Projektor Messprobe Projektor

Leistungsbeschreibung:

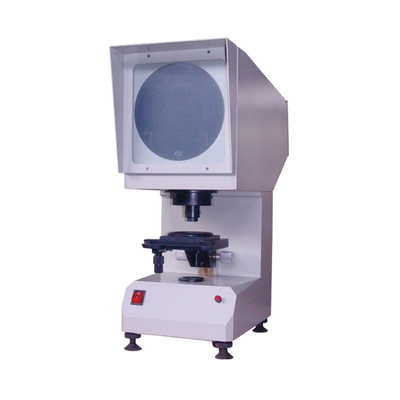

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing MethodDieses Gerät verwendet die optische Projektionsmethode, um die Kontur der gemessenen Aufprallprobe in V- oder U-Form auf den Projektionsbildschirm zu vergrößern und zu projizieren.und sie mit dem Standardmusterdiagramm der Aufprallprobe V und U-förmigen Kerbe auf dem Projektionsbildschirm vergleichen, um festzustellen, ob die ermittelte Aufprallprobe qualifiziert istDie Vorteile sind einfache Bedienung, intuitive Kontrolle und hohe Effizienz.

Haupttechnische Indikatoren:

1Durchmesser des Projektionsbildschirms: 200 × 200 mm

2. Arbeitsplatzgröße:Quadratische Arbeitsplatzgröße: 110×125 mm,Quadratische Arbeitsplatzdurchmesser: 90 mm,Werkplatzglasdurchmesser: 70 mm

3- Arbeitsplatzverlauf: Längsrichtung: ±10 mm,Horizontalrichtung: ±10 mm,Aufhebung: ±12 mm

4. Arbeitsplatzdrehbereich: 0° 360°

5Vergrößerung durch das Gerät: 50X

Vergrößerung der Objektive: 2,5X

Vergrößerung des Projektionsobjektivs: 20x

6. Lichtquelle (Halogenwolframlampe): 12V 100W

7- Stromversorgung: 220V 50Hz

8Abmessungen: 515 × 224 × 603 mm

9Gewicht: 20 kg

Hauptgerätekonfiguration:

Projektor Haupteinheit - eine Einheit

Stützregelknöpfe - vier Stück

Stromkabel - ein Stück

Halogenlampen - zwei Stück

Flachglasplatte - ein Stück
