Geosynthetischer Vertikalpermeameter ISO 11058 ASTM D4491 EN ISO 10776

Geosynthetischer vertikaler Durchmesser mit Standard ISO 11058 ASTM D4491 EN ISO 10776 ASTM D4716

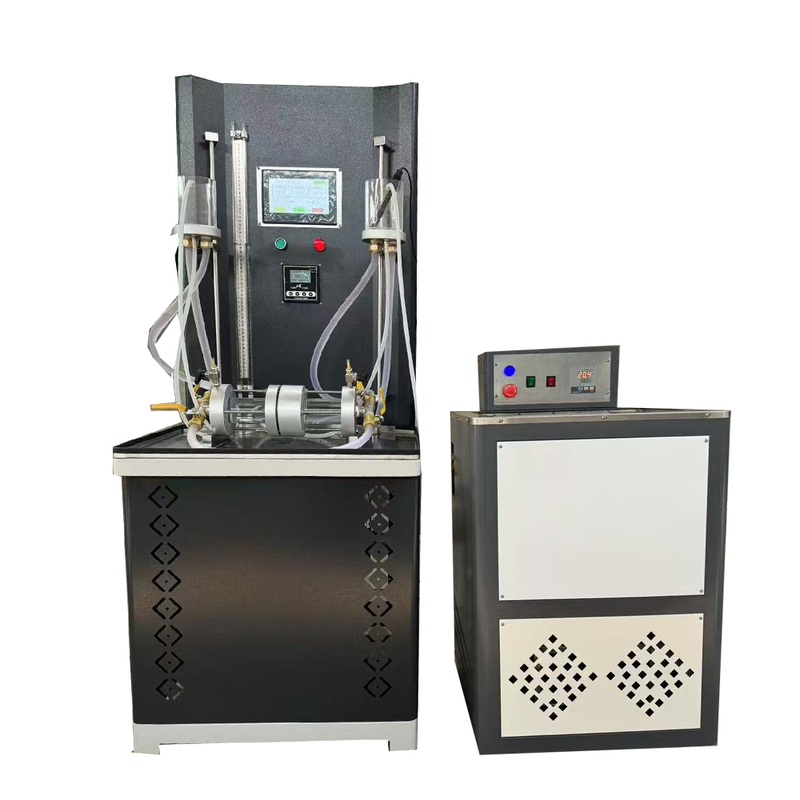

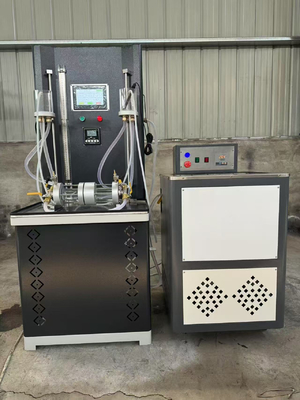

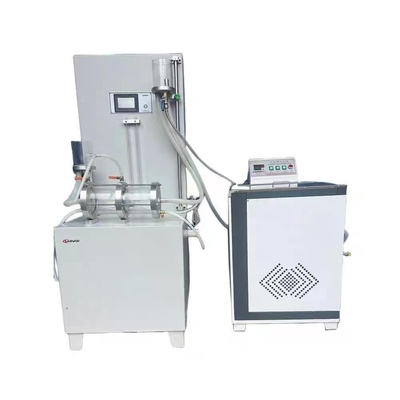

The geotextile vertical permeability testing instrument is a horizontal constant-head testing instrument designed and manufactured in accordance with the latest national standard GB/T15789-2005 and the newly released "Highway Engineering Geotextile Test Procedures" by the Ministry of Transport (JTG E50-2006)Es eignet sich für die Durchführung vertikaler Durchlässigkeitsprüfungen an verschiedenen Geotextilien und zusammengesetzten Geweben mit Durchlässigkeitseigenschaften unter einem konstanten Wasserkopf.Die nationale Urheberrechtsbescheinigungsnummer der Computersoftware für den vertikalen Geotextil-Permeabilitätsprüfer: Soft Copyright Registrierungsnummer 2452896.

Verwandte Normen:GB/T15789-2005 Methode A JTG E50-2006 T114-2006 Vertikalleistungstest (Konstante Wasserkopfmethode)

Prinzipienübersicht:Die Strömungsgeschwindigkeit (in mm/s) von Wasser, das senkrecht zur Oberfläche des Geotextils unter einem hydraulischen Einheitsgradienten fließt.

Kennzeichen des Geräts:
1Diese Maschine ist mit einem 7,8 Zoll hochauflösenden Touchscreen und einem chinesischen Menü-Betriebs-Interface ausgestattet.

2Die Prüfvorrichtung besteht aus einer hochwertigen Aluminiumlegierung, die korrosionsbeständig, leicht zu reinigen und elegant ist.

3Eine durchsichtige organische Glas-Prüfkammer wird verwendet, um das Eindringen von Wasserspritzen und Staub zu verhindern.

4Es wird das amerikanische DuPont-Pulver- und elektrostatische Lackierverfahren übernommen, das bei einer hohen Temperatur von 200 °C gehärtet wird und nicht verblasst.

5. Probe-Klemmverfahren: Horizontale Strömung, Probe in Wasser gelegt und die Probe durch eine Kraftstange gehalten.

6Die Menge der Wasserdurchlässigkeit und das Sammelvolumen werden mit einem abgestuften Zylinder gemessen und mit hochauflösenden Skalen angezeigt.

7. Die gesamte Maschine hat keine freiliegenden Kunststoffschläuche. Eine nullrohrlose Versuchskammer wird verwendet, um die Blasenbildung wirksam zu verhindern und genaue Daten zu gewährleisten.

8Die digitale Einstellung des Wasserkopfdifferenz, automatische Positionierung und hohe Präzision.

Technischer Parameter:

1. Anzeige: 7,8 Zoll echtfarbiges Touch-Display mit chinesischer Menüfunktion

2Digitale Wasserspiegelmessungssensorbereich: 0 - 500 mm

3Auflösung des Sensors: 0,01 mm

4.Wasserkopf Einstellbereich: 0 - 250 mm

5. Innendurchmesser des Verschlusszylinders: Φ50 ± 0,1 mm

6- Probenhaltungsmethode: Horizontale Strömung, Proben in Wasser, Druckstab-Klammern für die Probe

7. Versuchskammer: Volltransparente organische Glasprüchkammer, keine Rohrleitungverbindung, effektiv zur Verhinderung der Blasenbildung

8.Wasserkopfregelung: Digitale Einstellung der Wasserkopfdifferenz, automatische Positionierung mit einer Genauigkeit von bis zu 0,02 mm

9Zeitzähler: 0 bis 999 Sekunden (Genauigkeit 0,1 Sekunden)

10. Thermometerbereich: 0 - 99°C (Genauigkeit 0,1°C)

11Messflasche: 1000 ml (Genauigkeit 10 ml)

12Stromversorgung: Wechselstrom 220 V ± 10% 50 Hz

13Gesamtbild des Geräts: 800 × 650 × 1900 (mm)

14Gewicht: 150 kg
