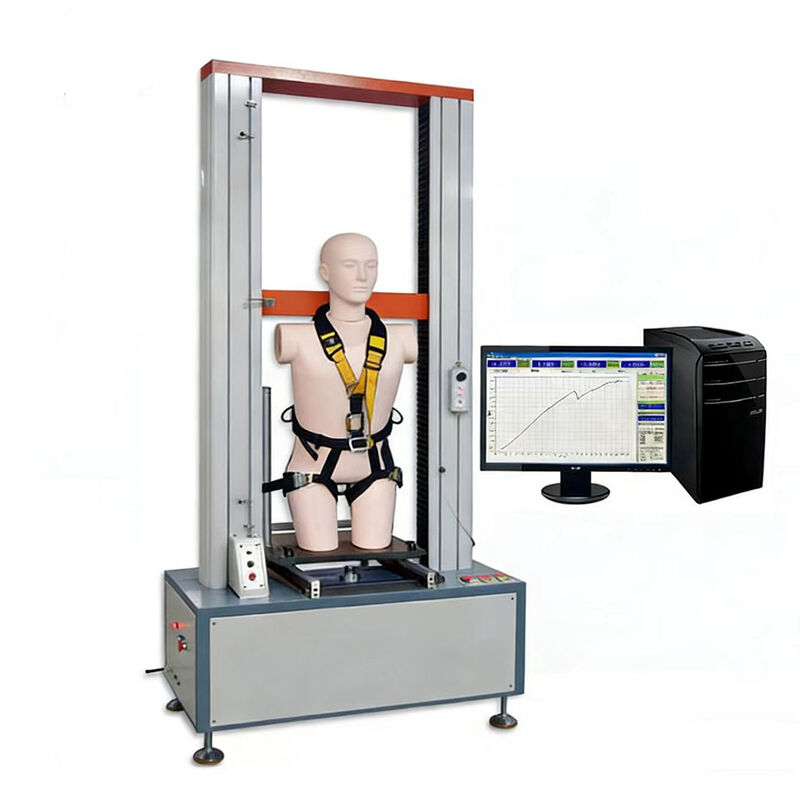

- Hochpräzise Universalprüfung Mit maximalen Lastoptionen bis zu 20 KN und Genauigkeitsklasse 0,5 liefert diese Maschine zuverlässige Zug-, Druck-, Biege-, Scher- und Schältests für Metalle, Kunststoffe, Gummi und Verbundwerkstoffe.
- Bietet Testgeschwindigkeiten von 0,01-500 mm/min und einen effektiven Zugraum von bis zu 800 mm (anpassbar), mit einer Weggenauigkeit von ±0,2 % und Echtzeit-Datenerfassung.
- Erweitertes Servo- und Steuerungssystem Angetrieben von TECO/Panasonic-Servomotoren und hochpräzisen Kugelumlaufspindeln, was einen reibungslosen Betrieb gewährleistet. Der integrierte Controller unterstützt die automatische Berechnung von Spannung, Dehnung und Modul.
- Erfüllt ASTM-, ISO- und DIN-Standards wie ASTM D638, ISO527 und ISO178, geeignet für die Qualitätskontrolle in Branchen wie Automobil, Textilien und Baumaterialien.
- Benutzerfreundliche und erweiterbare Funktionen PC-basierte Kurvenanzeige, Datenanalyse und Berichtsdruck. Erweiterbar mit mehreren Wägezellen und Verformungsmesssystemen für maßgeschneiderte Testanforderungen.
Hauptmerkmale:
Der Hauptcontroller verwendet den fortschrittlichsten 32-Bit-ARM-Prozessor des 21. Jahrhunderts, und seine Verarbeitungsgeschwindigkeit erreicht das Niveau eines Pentium-basierten Universalcomputers. Im Vergleich zum traditionellen 8-Bit-Ein-Chip-Mikrocomputer-Mess- und Steuerungssystem wird die Gesamtleistung erheblich verbessert, die Betriebsgeschwindigkeit ist schneller und die Steuerungsgenauigkeit ist höher.
Das Kernbauteil der Datenerfassung verwendet den neuesten hochpräzisen 24-Bit-AD in den Vereinigten Staaten, und die Abtastrate kann 2000 Mal pro Sekunde erreichen, wodurch der momentane Änderungsprozess der Leistung erfasst werden kann. Und die ursprüngliche 6-Punkt-Kalibrierungstechnologie wird verwendet, um die Genauigkeit weiter zu verbessern, und die Kraftmessgenauigkeit ist besser als der nationale Standard der Stufe 0,5 (die höchste Stufe).
Die Zählung des Wegmessgebers verwendet die 4-fache Frequenztechnologie, wodurch die Wegauflösung um das 4-fache auf bis zu 0,0005 mm erhöht wird.
Es gibt zwei Ausgangssteuermodi für Impuls und Spannung, mit denen jeder Servomotor, Frequenzumrichter oder Gleichstrommotor mit Impuls- oder Spannungsschnittstelle gesteuert werden kann, um eine reibungslose, stufenlose Geschwindigkeitsregelung zu erreichen. Darüber hinaus gibt es Schaltsignalausgänge wie Auf, Ab und Stopp, die direkt verwendet werden können. Steuern Sie externe Relais oder Magnetventile, mit denen Gleichstrommotoren oder pneumatische, hydraulische und andere Leistungsgeräte gesteuert werden können.
Erweiterte Geschwindigkeits-, Weg- und Kraft-Drei-Schleifen-Technologien können eine präzise Steuerung beliebiger Wellenformen realisieren.
Umfangreiche Schnittstellenerweiterbarkeit: bis zu 4 Kanäle mit 24-Bit-Analogeingang, 3 Kanäle mit 16-Bit-Analogausgang, 3 Kanäle mit Impulsausgang, 3 Kanäle mit AB-Phasen-Fotoelektrischer-Encoder-Eingang, 9 Kanäle mit Digitaleingang, 8 Kanäle mit Digitalausgang, 1 USB-Schnittstelle, 1 RS232-Schnittstelle, 1 RS485-Schnittstelle, 4 LCD-Schnittstellen, 1 parallele Mikro-Druckerschnittstelle, 1 serielle Mikro-Druckerschnittstelle, 1 8×4-Matrix-Tastaturschnittstelle.
Alle Eingangs- und Ausgangsschnittstellen verwenden eine Hochgeschwindigkeits-Fotoisolierungstechnologie, die eine starke Störfestigkeit aufweist!
Technische Parameter:
| Modell |
ZL-8001A |
| Maximale Last |
Optional innerhalb von 100 N, 200 N, 500 N, 1 KN, 2 KN, 5 KN, 10 KN, 20 KN |
| Genauigkeitsklasse |
Stufe 0,5 |
| Effektiver Kraftbereich |
0,4 %～100 % (Stufe 0,5) |
|
Kraft
Messgenauigkeit
|
Innerhalb von ±1 % des angezeigten Werts/Innerhalb von ±0,5 % des angezeigten Werts |
|
Prüfmaschine
Auflösung
|
Die maximale Last beträgt 1/200000, es gibt keine Unterteilung zwischen innen und außen, und die Auflösung bleibt während des gesamten Prozesses unverändert |
| Wägezelle |
Grundkonfiguration: ein Zug- und Drucksensor (maximale Last)
Erweiterte Konfiguration: Es können mehrere Sensoren hinzugefügt werden
|
| Effektive Testbreite |
390 mm (kann je nach Kundenanforderungen erweitert werden) |
| Effektiver Dehnraum |
400, 500, 600 mm, 800 mm (kann je nach Kundenanforderungen erhöht werden) |
| Testgeschwindigkeitsbereich |
0,01～500 mm/min |
| Wegmessgenauigkeit |
Innerhalb von ±0,5 % des angezeigten Werts/Innerhalb von ±0,2 % des angezeigten Werts |
