Zusammenfassung

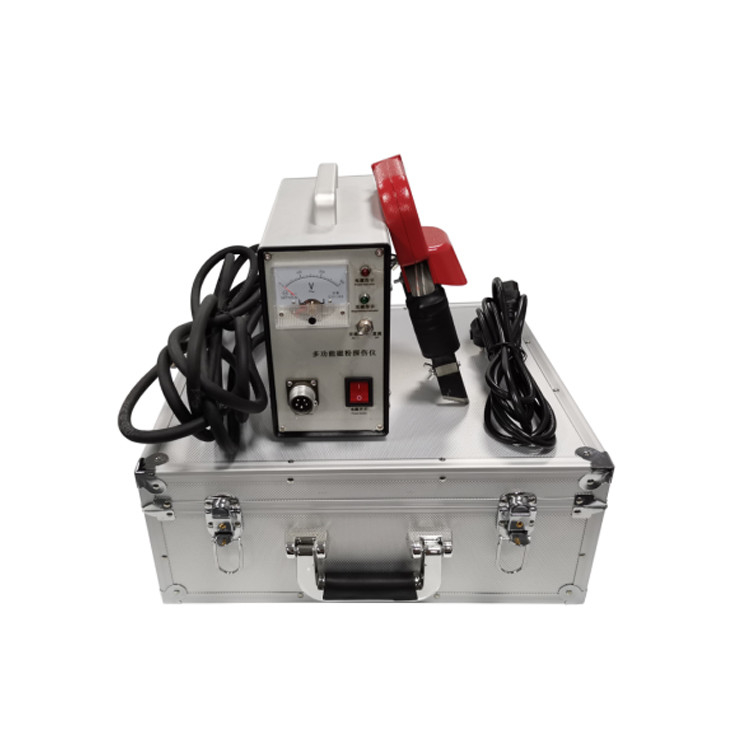

Modell ZL-YW601C ist ein magnetischer Partikelfehldetektor, der ein magnetisches Joch verwendet, um ferromagnetische Werkstücke mit Wechselstrom- und Gleichstrommagnetisierung zu magnetisieren.einschließlich lokaler Magnetisierung für große Teile, und kann als additive Methode der Magnetfehlererkennung und als Remanentmagnetisierungsmethode der Magnetfehlererkennung verwendet werden.
Das Gerät verwendet SCR, um einen berührungslosen Schalter mit geringem Lärm und langer Lebensdauer zu bilden.besonders geeignet für Flachschweiß, Filleschweiß, Druckbehälter, Rohrleitungen und die Erkennung komplex geformter Teile.die für Anlässe geeigneter ist, bei denen eine hohe Spannung nicht zur Fehlererkennung in die Ausrüstung gelangen darf.
Der Fehlerdetektor hat eine Wechselstrom- und Gleichstrommagnetisierung. Er kann mit A-Typ, D-Typ, E-Typ und O-Typ-Sonden ausgestattet werden. Die Maschine kann DC-Fullwellen-Rektifizierungsmagnetisierung sein,Wechselstrommagnetisierung kann tiefere Defekte von der Oberfläche erkennen.
Technische Indikatoren
| Artikel 1 |
ZL-Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Eingangsspannung |
Wechselstrom 220V ± 10%V |
| Ausgangsspannung |
Wechselstrom 36V |
| Ausgangsstrom |
> 10A |
| Hebekraft |
eine Sonde des Typs AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
D-Sonde AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Probe des Typs E AC ≥ 118N (12 kg)
|
| Vorübergehende Belastungsrate |
50% |
| Empfindlichkeit der Erkennung |
Ein Prüfstück des Typs 1 # wird deutlich angezeigt |
| Abmessungen der Hauptgeräte |
230 × 160 × 120 mm (L × H × W) |
| Gewicht |
5 kg |
| Magnetisierende Pole Pitch |
eine Typensonde für 0 ∼ 200 mm, einstellbar;
- mit einer Breite von mehr als 20 mm,
- 0 ̊ 240 mm mit einer Anschlussverbindung;
E-Typ-Sonde zwei benachbarte Sonde Kern Zentrum Entfernung ist
95 × 100 mm;
O-Typ-Sonde mit einem inneren Durchmesser von φ150 mm
|
| Magnetisierungsart |
Zwei Arten der Magnetisierung: Wechselstrom und Gleichstrom |
Strukturelle Merkmale:
Das Instrument nimmt Silizium gesteuerte Schalter, Niederspannungsausgang ist sicher und zuverlässig, die Sonde nimmt feste und plus verstellbare zwei Arten,Anpassungssonde kann entsprechend der Form der verschiedenen Teile der Stange Schuh Abstand eingestellt werden, und haben gute Kontakte.
Einsatz für den Betrieb:
Der runde Stecker des Stromkabels wird in die dreikernige Steckdose des Geräts eingelegt und der einphasige Stecker des Kabels in die Steckdose des Stromnetzverteilplatzes eingelegt.(es muss ein festes Erdungsdraht vorhanden sein) schalten Sie den Stromschalter des Geräts ein, und das Anzeiglicht leuchtet, um anzuzeigen, dass der Stromkreis an die Stromversorgung angeschlossen wurde.
Die Luftfahrtstecker an beiden Enden des Kabels werden in die Instrumentensteckdose bzw. in die Sondenansteckdose eingefügt.
Damit die Sonde und die Oberfläche des zu untersuchenden Werkstücks gut in Kontakt kommen, drücken Sie die Magnetisierungsknopf auf der Sonde, Magnetisierung Indikatorlicht,mit einer Breite von mehr als 20 mm,.
Schalten Sie den Stromschalter und den Hauptschalter der Netzverteilplatine aus, wenn Sie ihn nicht mehr verwenden.
Vorsichtsmaßnahmen:
Bei der Verwendung des Geräts müssen die Sonde und das zu prüfende Werkstück gut in Berührung stehen, bevor der Magnetisierungsknopf gedrückt wird.Ansonsten wird der Strom in der Spule steigen und die Sicherung verbrennen, oder sogar das SCR beschädigen.
Wenn Sie den Abstand zwischen den Magnetpolen anpassen müssen, lassen Sie die Schmetterlingsmutter an der verstellbaren Verbindung locker, um den Abstand zwischen den Magnetpolen zu ändern, und ziehen Sie die Mutter dann fest, damit sie funktioniert.
